中药挥发性成分（VOCs）是指中药中一类具有芳香气并易挥发的成分，其化学组成复杂，主要包括挥发油类以及其他分子量较小、易挥发的化合物，例如萜类、脂肪族、芳香族化合物等。VOCs具有发汗解表、芳香开窍、镇咳祛痰、理气、驱风、抑菌、镇痛、杀虫等多种功效。作为中药学研究的热点之一，高效率、高标准的检测药材中VOCs十分关键。因此，利用现代化方法来实现对中草药挥发性成分的细致分析，意义巨大。

VOCs常用气相色谱-质谱联用（GC-MS）方法进行分析，虽分离能力强，但样品需要预处理且分析时间长。气相色谱-离子迁移谱（GC-IMS）法结合了GC突出的分离能力和IMS快速响应、高灵敏度的特点，具有样品准备简便、高灵敏度、高分辨率等显著优势，结合化学计量学分析中药材VOCs所呈现图谱，可实现对药材VOCs无损、快速区分^[1]。

1.   气相色谱–离子迁移谱联用技术原理

GC-IMS 技术的基本原理^[2]是通过将样品混合物引进气相色谱仪进行分离，样品分子和载气分子在离子源放射性物质的作用下发生一系列反应形成产物离子，这些产物离子在不同的电场驱动下通过离子门进入迁移区，与逆向而来的中性迁移气体分子发生碰撞而损失能量。产物离子在电场中的迁移速率不同，到达检测器上的时间不同，从而使样品差异化分离（如图1），最后可得到一个包含有离子迁移时间（X轴），气相色谱保留时间（Y轴），离子强度（Z轴）的三维谱图（如图2）。

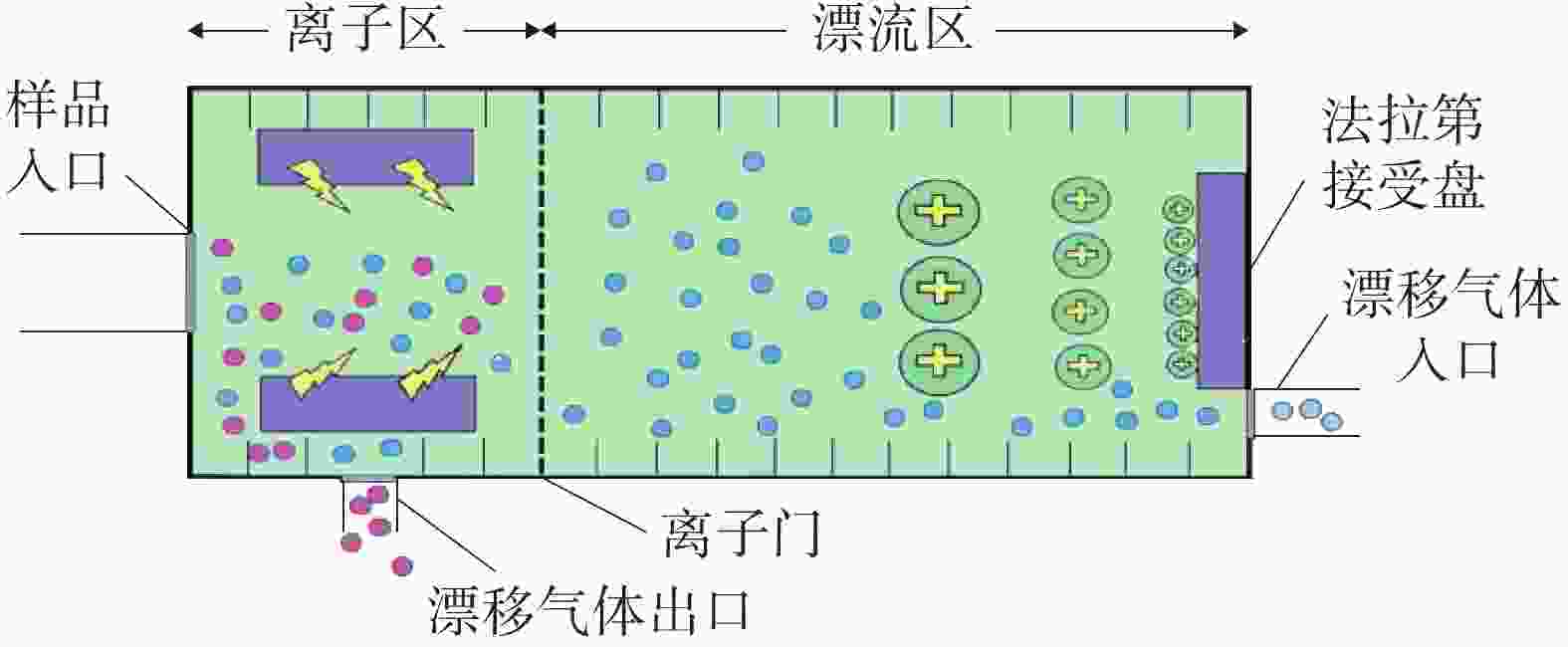

图  1  气相色谱-离子迁移谱联用技术分离示意图

下载: 全尺寸图片 幻灯片

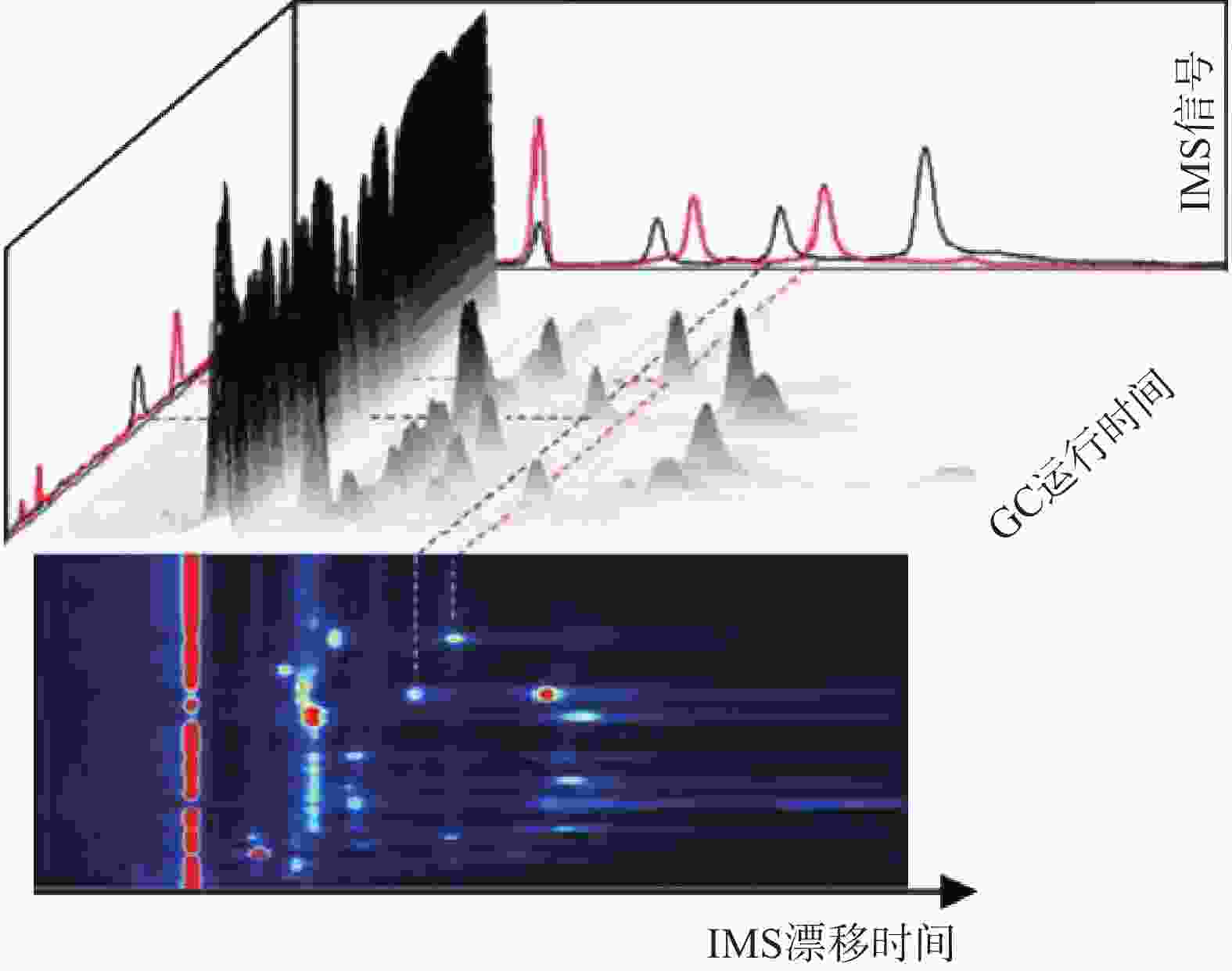

图  2  气相色谱-离子迁移谱联用技术结果三维谱图^[3]

下载: 全尺寸图片 幻灯片

顶空-气相色谱-离子迁移谱（HS-GC-IMS）是应用于检测药材中VOCs最为广泛的方式之一 ^[3]。其原理是首先将样品中的VOCs通过热孵育和振摇使之从药材中逸出，随后抽取顶空气体进行分析，避免复杂基质干扰，再使之进入气相色谱（GC）、离子迁移谱（IMS）中，得到相应谱图。HS-GC-IMS无需样品预处理，在分析复杂样品或需要快速检测场景方面更具优势。

自从1972年第一张经过GC分离的IMS谱图出现^[2]，早期主要用于军事领域（如化学战剂检测）和毒品筛查的先进技术逐渐面向市场，应用于研究（如图3），引进国内后广泛使用于中药研究。现阶段，通过GC-IMS捕捉到中药材中的微量VOCs，将其应用于区分中药的不同种类和产地、监控中药炮制过程以及中药复方组分分析等^[4]，为中药材的产地及真伪鉴别提供可靠的依据，同时也为质量控制和药效研究等方面提供数据支持。

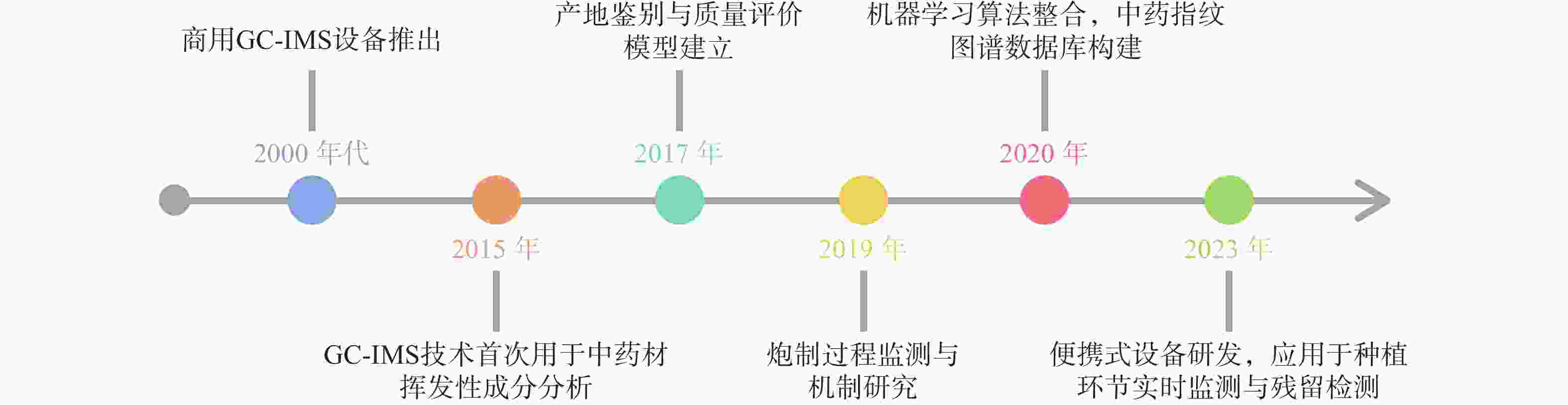

图  3  GC-IMS在中药领域发展时间脉络图

下载: 全尺寸图片 幻灯片

2.   在中药鉴定中的应用

2.1   同属不同种的中药鉴别

同属不同种之间的中药材亲缘关系比较接近，在VOCs种类差异上不显著，利用GC-IMS技术善于捕捉挥发性化合物种类微小差异的特点，可对样品进行品种鉴别。

陈皮中主要含有三萜类、挥发油类等几百种成分，有平喘止咳、调节血管等药理作用^[5-6]，刘主洁等^[7]和Lv等^[8]采用HS-GC-IMS对陈皮和广陈皮样品中VOCs进行研究，分析二者的特征信号，以邻氨基苯甲酸二甲酯为广陈皮最明显的特征标记物，柠檬烯、癸醛等也可作为广陈皮的特征信号，利用这些特征信号可对陈皮和广陈皮进行区分。山莓是覆盆子的混淆品之一，为保证用药安全有效，有必要对两者进行区分^[9]，严爱娟等^[10]采用GC-IMS技术检测山莓和覆盆子VOCs，明确鉴定出覆盆子特征成分较山莓多，其中癸醛、1-辛烯-3-醇等在覆盆子样品中的含量更高，苯甲醛、2-丁酮等在山莓样品中的含量更高，以此来实现山莓和覆盆子的区分。彭旭阳等^[11]采用GC-IMS分析新疆和田地区“梭梭”和“红柳”肉苁蓉这两种不同寄主肉苁蓉挥发性物质之间的不同，找到了二者主要差异物质为苯甲醛、庚醛等。

2.2   中药不同产地鉴别

道地药材是指生长在特定的自然生态环境中，经过一系列技术培育和加工而成，且被公认为比其他地方生产的同种药材的质量和治疗效果好的药材^[12]。但随着产地的迁移、品种的引入，在外观性状上对道地药材和其他产地的中药进行简单鉴别已经不能满足需求。

王振洲等^[13]采用GC-IMS对来自不同产区的人参VOCs进行检测，发现2,5-二甲基吡嗪和2,6-二甲基吡嗪等VOCs在吉林集安四年生人参中含量较高，而吉林敦化四年生人参中含量相对较低，由此鉴别四年生吉林集安和敦化的人参。西洋参同属于五加科人参属，成功引种进入我国后，辽宁、吉林和山东是其主产区^[14],王燕等^[15]使用GC-IMS技术对美国、加拿大、山东等五个不同产地的西洋参进行研究，共鉴定出53种VOCs，其中美国西洋参中2-庚酮等成分的含量较高，而加拿大产α-蒎烯等成分的含量显著高于其它产区，中国产芳樟醇等成分的含量较高，其中吉林产地的含量是辽宁、山东产地的2.60和3.60倍，通过这些显著差异可对西洋参进行产地溯源和鉴别。

李曼祎等^[16]使用GC-IMS技术对新疆、宁夏、内蒙古、青海四个主要产区的枸杞进行化学成分测定，分析出了四个地区含量差异较大的16种物质，发现内蒙古枸杞区别于另外三个产地特有的物质为正丁醇，同时筛选出了叶醇等五种标记性物质对枸杞产地进行区分。Li^[17]等分别采用HS-SPME-GC-MS和HS-GC-IMS检测河北、河南、江苏、浙江、安徽以及山东6个不同地区的五味子，结果显示安徽的五味子萜类物质含量较高，同时该研究也证明了HS-GC-IMS对样品的分类效果优于HS-SPME-GC-MS。山东为瓜萎的道地产区^[18]，河北也是瓜萎的重要产区，不同产地的瓜萎可能在品质及所含成分上有所差别，从而对药效也会产生一定的影响^[19-20]。张敏敏等^[19]采用GC-IMS在瓜萎皮样品中共鉴定出醛类和醇类等88种VOCs，分析发现山东瓜蒌皮中2-庚酮、正壬醛等物质的含量低于河北瓜蒌皮，但1-己醇、糠醇等含量更高的结论，通过这些差异基本实现了两地区瓜萎皮的区分。Li等^[21]采用HS-GC-IMS联合PCA建立松茸特征图谱，对分别来自云南和四川的松茸样品以及它们的菌盖和菌柄进行研究，发现虽然指纹图谱相似度较高，但各自也有其特征性挥发物：苯乙醛和糠醇等仅在云南产松茸的菌柄中被发现，戊烷仅在四川产松茸的菌柄中被发现，戊醛仅在云南产松茸的菌盖中检出，甲基吡嗪仅在四川产松茸的菌盖中检出，通过特征性挥发物的不同，可对分别产自云南和四川的松茸进行区分。

2.3   中药复方中主成分的鉴别

中药复方成分众多且复杂，确保其质量符合标准、疗效可靠、使用安全是关键，采用HPLC特征图谱进行分析是目前公认的良好方法之一^[22]。GC-IMS检测灵敏度高、分离效果好，是对HPLC表征中药复方质量分析的有益补充。

Yuan等^[23]设置了对照组、慢性不可预测轻度应激（CUMS）组和CUMS＋百合鸡子黄汤组，采用HS-GC-IMS等方法对百合鸡子黄汤治疗CUMS大鼠粪便中挥发性化合物含量进行研究，鉴定出了11个生物标志物，找出了对照组大鼠粪便样品中甲硫醚含量较高，而CUMS组则较低，同时百合子鸡汤组抑郁表现出保护性干预作用；Yin等^[24]采用HS-GC-IMS对开心散中的挥发性化合物进行分析，鉴别出β-细辛酮等十种VOCs可作为开心散的质量标记物，进一步为开心散质量控制及药效机制等的相关研究奠定基础；李巍等^[25]利用HS-GC-IMS对清感秋饮中的VOCs进行定性定量分析，共鉴定出120种VOCs，其中，紫苏属酮、β-石竹烯等可能为其主要药效成分。

3.   在中药加工炮制中的应用

中药的加工炮制是提高临床疗效的重要手段，也是保证临床用药安全的重要措施^[26]。应用不同的炮制方法可能会引起中药中的化学成分发生含量加减、成分转化与破坏等变化，采用GC-IMS技术对中药加工炮制过程中的VOCs进行动态监控，对于炮制工艺的规范、制定更优炮制方案等具有指导意义。

干燥是中药材和饮片加工制备过程中的重要且关键的环节之一，而中药中的VOCs易受干燥工艺的影响,对于富含VOCs的中药，准确控制干燥工艺有利于减少有效成分的损失。陈树鹏等^[27]采用GC-IMS等技术确定烘干样品的整体香气属性优于晒干样品，这可能是由于烘干工艺对环境温度的调整使得烘干过程更有利于果香、柑橘香以及甜香香气保留。其中苯乙酸乙酯、乙酸乙酯等 12 种物质为晒干主要成分，2-甲基-1-丁醇、（E）-2-己烯-1-醇等为烘干主要成分；Wang等^[24]在8S-GC-IMS技术的辅助下，了解了柑橘皮干燥以及不同条件下挥发性成分情况，研究柑橘皮各成分在不同干燥温度下的缺失，其中，70 ℃下干燥会导致2,2-苯基-1-苦基肼基和铁还原抗氧化能力显著降低。Yu等^[29]通过GC-MS比较总离子色谱图中的峰面积与苯乙酸乙酯的峰面积，将VOCs的含量进行半定量再通过GC-IMS呈现图谱对结果进行比较，确定VOCs的身份，从而证实晒干有利于两个品种的网纹柑橘中萜醇类化合物的保存，热风干燥有利于脂肪族醛和倍半萜的保存，而冷冻干燥是保存酯类和酚类物质的最佳方法；Zhou等^[30]对肉苁蓉进行酒制增效后粉碎、超微粉碎、醇提、水提等处理，采用HS-GC-IMS方法检测其VOCs并建立指纹图谱，发现增效处理的肉苁蓉VOCs的种类和含量有所减少，分析原因可能为各种化学物质之间在处理过程中会发生化学变化，而新鲜肉苁蓉则保存了更多种类的VOCs，超微粉碎处理和水提处理后的肉苁蓉挥发性化合物主要以醛类为主。除此之外，将其它中药基于GC-IMS技术在不同炮制方法中的应用汇总于表1。

表  1  GC-IMS技术在炮制研究方面的应用

作者	药材及炮制方法	采用方式	实例
高以丹等 [31]	柴达木枸杞 冷冻干燥、自然阴干、热风烘干	GC-IMS	从枸杞样品中鉴定出反-2-壬烯醛、2,4-庚二烯醛等52种VOCs，表明冷冻干燥法比自然阴干、热风烘干以及微波干燥更好，能够有效保留枸杞中的VOCs，使枸杞保持较高的品质。
时海燕等 [32]	六神曲 生品、炒品、焦品	HS-GC-IMS	从六神曲生品、炒品和焦品中鉴别出60种化合物通过比较种类和差异，得出炒神曲比焦神曲健胃消食的效果更好。
林秀敏等 [33]	当归 酒洗、酒炙、酒浸	GC-IMS	2-十一烯醛、丙酮等为酒洗与酒浸当归的主要差异性物质，2-十一烯醛、丙酮等为酒洗与酒炙当归的主要差异性物质，2-十一烯醛、辛酸乙酯等为酒浸与酒炙当归的主要差异性物质。
武旭等 [34]	胆南星 发酵炮制	GC-IMS	发酵炮制有助于胆南星矫味矫臭
王雨晨等 [35]	太子参 常温晾干、晒干、热风干燥、 真空冷冻干燥	GC-IMS	40 ℃热风干燥可以有效保留太子参样品中的VOCs，与晒干、晾干样品无差异，但真空冷冻干燥对太子参挥发性成分的影响较大，会造成挥发性成分以及风味的损失
焦焕然等 [36]	侧柏叶 常温晾干、晒干，热风干燥、 变温干燥	GC-IMS	40 ℃和60 ℃热风干燥能够较好地保留瓜蒌样品中的核苷类和黄酮类成分

下载: 导出CSV

| 显示表格

4.   与电子鼻联用

国内外也有许多采用GC-IMS与电子鼻联用对中药挥发性成分进行研究。电子鼻是一种通过模拟人嗅觉系统对检测物质进行品质评价的感官仪器，其原理是通过传感器阵列对气味分子进行检测和响应，将产生的信号经过预处理后送入模式识别系统，通过指纹图谱对挥发性成分或是气体进行定量或定性分析^[37]。两种技术的联用为实验的结果研究提供了更高的准确度。

Feng等 ^[38]采用GC-IMS、GC-MS对不同地理标志的八种花椒的VOCs进行测定，证明了两种方法均可用于对不同花椒的分类，但相较之下GC-IMS操作时间更短，且有能够检测到含量很低物质，结果表明红花椒比青花椒能够释放出更多的萜烯、酯类和更少的醇类，同时该研究还与电子鼻联用表征花椒中的香气物质，W1W、W2W和W5S传感器对花椒样品VOCs的响应更强，说明花椒产品中可能含有更高丰度的萜烯、有机硫化物和氮氧化物。陈小爱等 ^[39]利用GC-MS、GC-IMS和电子鼻技术联用，分析老香黄在发酵期间的VOCs变化，GC-MS共鉴别出包括醇类等八个种类的46种VOCs，GC-IMS则检测出包括杂环类等九个类别的38种VOCs，同时电子鼻PCA有效区分了不同发酵时间的样品，发现发酵6个月后老香黄挥发性组分开始发生较大的变化，其中柠檬烯等14种是发酵期间含量较高且相对稳定的成分，发酵过程中产生的庚醛、糠醛等是构成老香黄特有气味的特征性成分。王世丽等 ^[40]通过电子鼻辨识南北柴胡气味特征物质与GC-IMS检测其挥发性成分，发现南北柴胡中短链烷烃、醛类等物质差异较大，癸醛、异戊烯醛等可作为南柴胡的特征物质，2-甲基丙酸、3-甲基丁醇可作为北柴胡的特征物质，此外乙酸、乙酸甲酯等成分在北柴胡中显著高于南柴胡。

5.   总结和展望

GC-IMS在中药研究中的应用前景非常广阔，不仅可以对同属不同种、不同产地来源、不同采收期以及不同贮存时间的中药VOCs进行分析鉴别，还可以帮助分析炮制前后中药VOCs含量变化以及在复方中寻找质量标志物，为药物质量控制与药效研究提供帮助。另外，随着技术的不断进步和中药现代化需求的增加，GC-IMS可以与特征图谱相结合，构建特征指纹图谱；也可以与电子鼻等其他分析手段融合，发挥出新的效果，让其所能提供的信息更加全面。但该项技术作为新兴科技仍需解决许多问题，比如应探索融合数据库的体系架构^[41]。目前，GC-IMS通常使用的数据库为NIST出版的标准质谱图，对于中药VOCs的专业数据库搭建还不全面，部分VOCs需要自行判断建立文档保存入库，对实验进程造成不便。由于中药挥发性成分复杂，GC-IMS可能因峰重叠导致部分成分无法准确定性，例如分析复方丹参片时，GC-IMS仅能明确鉴定其中60%的化合物，需GC-MS辅助验证。而且GC-IMS对象单一，无法检测多糖、生物碱等非挥发性成分，难以全面评价中药质量。

总的来说，GC-IMS技术为中药研究提供了一种新的科学工具，有利于推动中药科学研究深入，也为中药产业的发展走向国际化和标准化提供支持。
